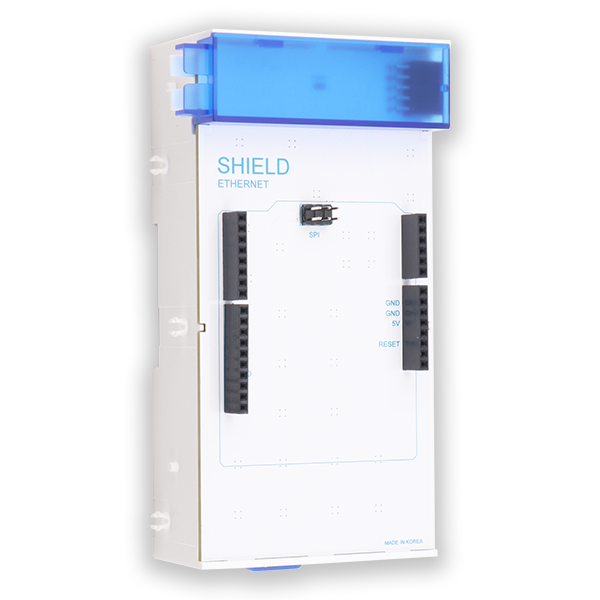

Arduino Ethernet Shield 보드를 장착할 수 있는 베이스 보드입니다. CFMEGA2모듈의 왼쪽에 장착해서 사용할 수 있습니다.


[MODULAR FADUINO 사용설명서]

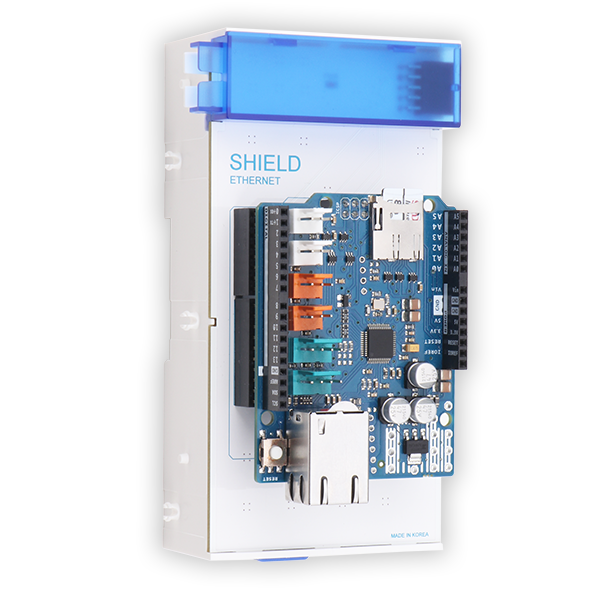

• 아두이노 정품 Ethernet Shield (별매)을 사용하세요.

• 아두이노에서 제공하는 이더넷 라이브러리를 사용할 수 있습니다.

• Ethnet Shield 보드와 연결할 수 있도록 SPI와 몇개의 GPIO (4, 10)만 결선 되어 있습니다. 그 외 GPIO는 연결되어 있지 않습니다.

• CFMEGA2 모델만 연결가능 (CFMEGA1은 지원안함)

• 딘레일 사용가능



자주 물어보시는 질문

Q: 어떤 용도의 제품인가요?

A: 아두이노 정품 이더넷 쉴드라는 제품이 있습니다. 아두이노 우노 (메가)와 연결하여 사용할 수 있는 보드입니다. 이 보드를 Modular FADUINO에서 사용할 수 있도록 고안된 베이스 보드입니다.


Q:이더넷 쉴드 보드는 따로 구매해야 하나요?

A: 네 맞습니다. 이더넷 쉴드 보드 그 자체는 별도로 구입하실 수 있는 제품입니다. [검색결과]


Q: 어떤 원리로 동작되는 건가요?

A: 이더넷 쉴드 보드는 SPI와 GPIO 4,10번을 통해 연결됩니다. 따라서 이 보드는 SPI와 GPIO 4, 10번 핀만 빼놓은 것입니다. 그리고 이더넷 쉴드 보드를 장착할 수 있도록 기존 아두이노 우노의 핀간격과 동일하게 소켓을 만들어 두었습니다.


Q: 라이브러리는 지원하나요?

A: 이더넷 쉴드 보드 자체는 아두이노에서 만든 제품입니다. 아두이노 홈페이지에서 관련 라이브러리를 지원하고 있습니다.
