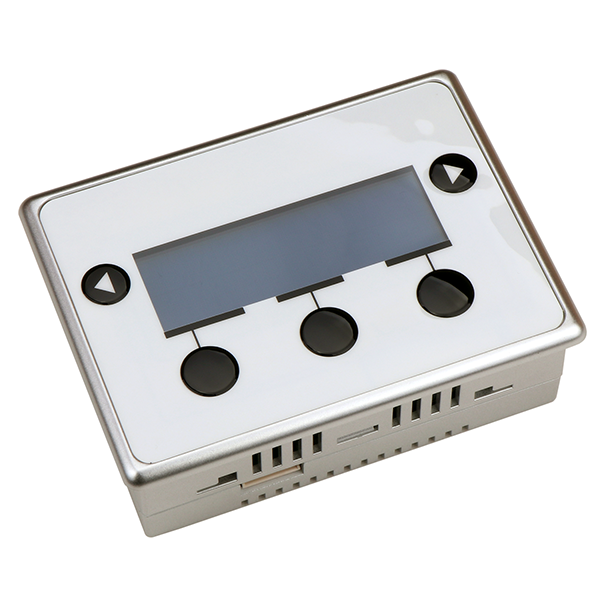

UIF-5K-2 (심플 유저 인터페이스, LCD+KEY)

77,000원

( 적립)

판매가: 77,000원

제품코드: U22009

UIF-5K-2 (심플 유저 인터페이스, LCD+KEY)

0원

총 상품금액

총 할인금액

Total

상세정보
FAQ
다운로드

심플한 유저 인터페이스가 필요하다면? UIF 시리즈로 간단하게 해결하세요!

캐릭터 LCD와 몇 개의 키 입력만으로 손쉽게 유저 인터페이스를 구현할 수 있습니다. 복잡한 화면이 필요 없는 프로젝트라면, 단순하면서도 효율적인 솔루션이 정답입니다. 때로는 단순함이 최고의 선택입니다. UIF 시리즈로 당신의 아이디어를 간편하게 실현해보세요!

LCD표시와 키패드입력을 한번에 해결할 수 있도록 만든 유저인터페이스용 제품입니다. RS232C로 커멘드를 보내면 LCD상에 문자가 표시됩니다. 그리고 키패드입력이 발생하면 해당 키코드를 RS232를 통해 수신할 수 있습니다. LCD표시와 키패드입력을 한번에 해결할 수 있도록 만든 유저인터페이스용 제품입니다. RS232C로 커멘드를 보내면 LCD상에 문자가 표시됩니다. 그리고 키패드입력이 발생하면 해당 키코드를 RS232를 통해 수신할 수 있습니다.

[UIF-5K-2 사용설명서]

[UIF-5K-2 설치가이드]

• LCD와 키패드를 갖춘 유저인터페이스 판넬
• 20 BY 4 TEXT LCD
• 5 KEY
• 키터치음 발생을 위한 부저 내장

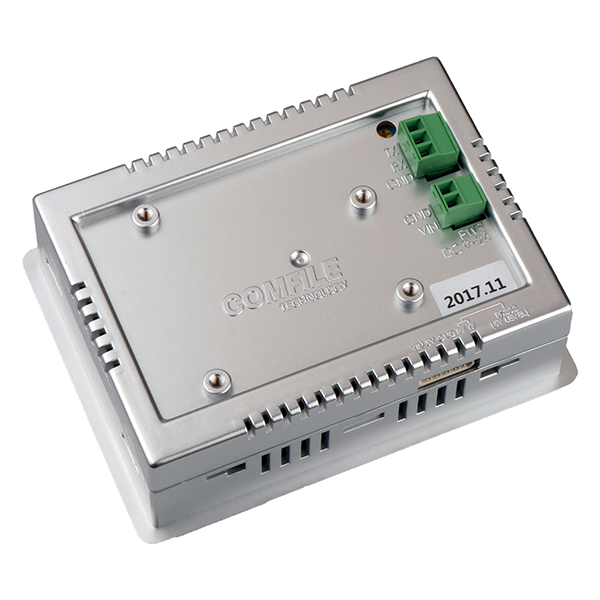

• RS232(5V, 12V 레벨 제공 )
• 소프트웨어적으로 Back Light ON/OFF 가능
• 5개의 LED ON/OFF 가능
• Key 부저음 ON/OFF 가능 전체 Key 이상 여부 판단 및 Key 값 확인 가능
• RS232 통신속도 115200bps 고정
• Size(WHD) 118 x 88 x 37.85mm
• CUBLOC 응용보드인 CB210 보드와 ARDUINO 보드를 후면에 장작 할 수 있습니다

[실제 응용 사례]

상세정보
FAQ
다운로드

자주 물어보시는 질문

Q: 키배치가 어떤 의도로 만들어진 건가요?

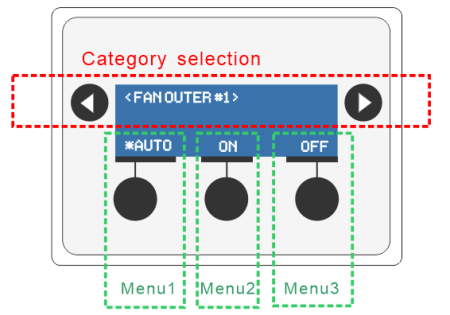

본 제품은 다음과 같은 방식으로 사용할 수 있도록 고안된 제품입니다. 즉, 상단 빨간색 표시된 버튼으로 카테고리를 이동하고, 해당 카테고리 구성 메뉴 3개중 하나를 선택하는 방식입니다. 다음은 운영 예입니다.

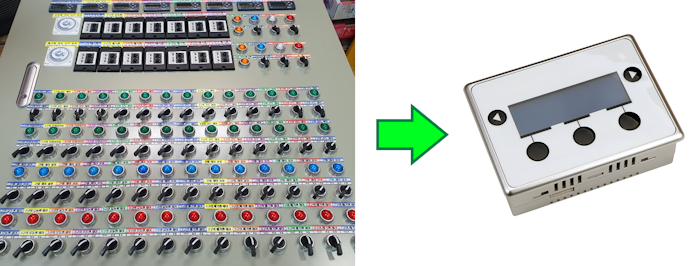

셋중에 하나를 선택하는 상황은 자동화 장치에서 많이 볼 수 있는 3단 스위치에서 자주 접할 수 있습니다. 예를 들면 Auto, On, Off 와 같은 상황입니다. 그런 종류의 설정을 카테고리를 이동하면서 여러개를 구현해 낼 수 있습니다. 결과적으로 아래 사진처럼 복잡한 컨트롤 판넬을 본 제품 하나로 소화할 수 있게 됩니다. 어떻게 응용하실 지는 여러분의 상상에 맡기겠습니다.
